Osvětlení pro vozy Balm MTB-model

Detailní popis produktu

Sada dílů osvětlení obsahuje desky potřebné pro kompletní osvětlení interiéru vozu Balm/Bix - 020 - včetně dekodéru pro digitální provoz.

Sadu lze osadit bez nevratných úprav na modelu. Elektronika je dodávána oživená, pro její zprovoznění postačí zapájet propojovací vodiče od podvozků a vodiče propojovací jednotlivé desky mezi sebou.

Doporučený postup montáže je v přípravě.

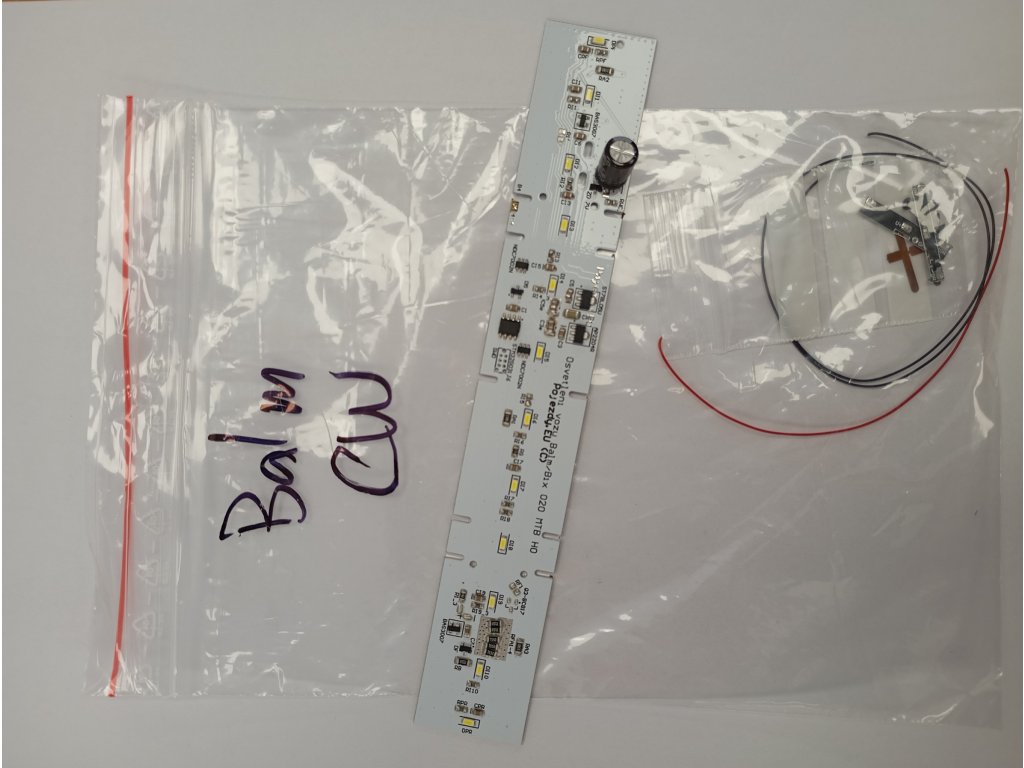

Obsah sady:

• 1x deska plošného spoje do interiéru vozu s integrovaným DCC dekodérem
• 2x deska červeného koncového osvětlení - na oba konce vozu
• 2x propojovací vodiče - izolované drátky pro připojení koncového osvětlení
• 1x izolované lanko pro připojení sběračů
• 4x montážní šroubek
• 2x sběrač - pro jeden podvozek. Jeden pár sběračů je již součástí balení s modelem



Sadu lze použít i pro vozy se služebním nebo poštovním oddílem - BDtx / BFalm. Zde je nutná drobná úprava vozu spočívající v odstranění zámků středové přepážky, ev. přihnutí přepážky o cca 1mm do strany.

Provozní podmínky:

Provozní napájecí napětí DCC 12 - 22 V.

Programovací napájecí napětí DCC 12 - 16 V, pro napájecí napětí v rozsahu 16 - 22 V dochází při komunikaci s dekodérem k velkým tepelným ztrátám. Nehrozí poškození dekodéru ale vzniklé teplo může mít vliv na plastové díly v okolí odporů RFA1 - 5.

Provozní napájecí napětí analog 5 - 22 V.

Typický odběr (vše rozsvíceno) 10 mA.

Max. špičkové napětí 27 V.

Kapacitní zátěž připojená přímo na výstup usměrňovače - 100 uF.

  POZOR!!!  Tento výrobek není hračka, určeno pro dospělé modeláře (14+).
